현대 전기 및 산업 시스템에서 케이블 관리는 단순히 한 지점에서 다른 지점으로 배선을 라우팅하는 것 이상입니다. 적절한 케이블 보호는 안전, 장비 수명, 운영 효율성 및 유지 관리 비용에 직접적인 영향을 미칩니다. 안팔꿈치 케이블 글랜드안전한 밀봉, 변형 방지 및 환경 보호를 유지하면서 케이블을 90도 각도로 안내하도록 특별히 설계되었습니다. 이 기사에서는 엘보 케이블 글랜드와 관련된 기능, 응용 분야, 이점, 설치 고려 사항, 재료 선택, 유지 관리 방법 및 구매 요인을 살펴봅니다. 엔지니어, 계약자, 시설 관리자, 장비 제조업체 또는 조달 전문가인지 관계없이 엘보우 케이블 글랜드의 역할을 이해하면 프로젝트에 대해 더 나은 결정을 내리는 데 도움이 될 수 있습니다.

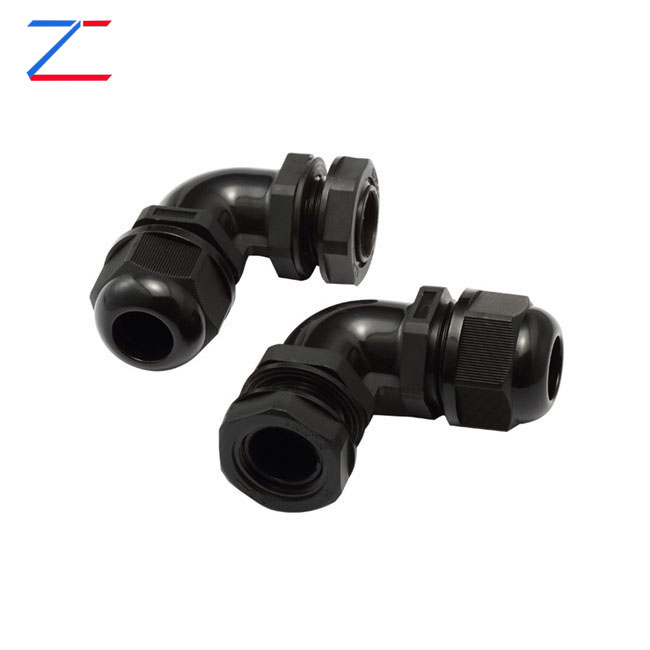

엘보우 케이블 글랜드는 케이블이 약 90도 방향을 변경하면서 패널, 정션 박스, 제어 캐비닛 및 장비 인클로저를 통과할 수 있도록 설계된 특수 케이블 인입 장치입니다. 기존 직선형 케이블 글랜드와 달리 엘보우 케이블 글랜드는 케이블 굽힘 응력을 줄이고 공간 활용을 최적화하는 데 도움이 되는 각진 경로를 제공합니다.
산업용 장비가 점점 소형화됨에 따라 엔지니어는 케이블 라우팅과 관련된 문제에 직면하는 경우가 많습니다. 제한된 설치 공간, 혼잡한 제어판, 까다로운 환경 조건으로 인해 기존 케이블 인입 방법의 효율성이 떨어집니다. 엘보우 케이블 글랜드는 케이블 보호, 밀봉 성능 및 방향 유연성을 결합한 실용적인 솔루션을 제공하여 이러한 문제를 해결합니다.
이러한 케이블 글랜드는 자동화 시스템, 통신 장비, 재생 에너지 설비, 운송 인프라, 해양 응용 분야 및 산업 기계에 일반적으로 사용됩니다.
엘보우 케이블 글랜드의 주요 기능은 케이블 진입 경로를 리디렉션하면서 케이블을 고정하고 보호하는 것입니다. 케이블이 글랜드를 통과하면 압축 요소가 케이블 재킷 주위에 단단히 밀봉됩니다. 이렇게 하면 먼지, 물, 습기, 화학 물질 및 잔해물과 같은 오염 물질이 인클로저에 유입되는 것을 방지할 수 있습니다.
동시에 글랜드는 기계적 변형 완화 기능을 제공합니다. 케이블이 패널에 들어간 직후 급격하게 구부러지는 대신 엘보우 구조는 기계적 응력을 줄이는 보다 부드러운 전환을 생성합니다.
이 디자인은 다음에 기여합니다.
제조업체마다 디자인이 다르지만 대부분의 엘보우 케이블 글랜드에는 다음 구성 요소가 포함되어 있습니다.
| 요소 | 기능 |
|---|---|
| 몸 | 강도와 지지력을 제공하는 주요 구조 하우징 |
| 압축 너트 | 안전한 고정을 위해 케이블 주위를 조입니다. |
| 인감 링 | 방수 및 방진 보호 기능을 제공합니다. |
| 잠금너트 | 글랜드를 인클로저에 고정합니다. |
| 팔꿈치 섹션 | 90도 케이블 라우팅 각도 제공 |
| 클램핑 메커니즘 | 스트레인 릴리프 및 케이블 고정 기능 제공 |
각 구성 요소는 케이블 글랜드의 전반적인 성능에 기여하여 환경적 밀봉과 기계적 보호를 모두 보장합니다.
팔꿈치 케이블 글랜드의 인기는 몇 가지 실용적인 이점에서 비롯됩니다.
공간 최적화
각진 디자인을 통해 제한된 공간에서 케이블을 효율적으로 배선할 수 있어 혼잡함을 줄이고 제어 캐비닛 내부의 정리가 향상됩니다.
케이블 스트레스 감소
급하게 구부리면 시간이 지남에 따라 케이블 도체와 절연체가 손상될 수 있습니다. 엘보우 케이블 글랜드는 스트레스를 최소화하는 보다 부드러운 전환을 제공합니다.
향상된 보호
고품질 밀봉 시스템은 습기, 먼지 및 오염 물질로부터 장비를 보호합니다.
향상된 장비 신뢰성
보호된 케이블은 오류 발생 횟수가 줄어들어 유지 관리 비용이 낮아지고 가동 중지 시간이 줄어듭니다.
전문적인 외관
정리된 케이블 라우팅은 전반적인 설치 미학을 개선하고 향후 유지 관리를 단순화합니다.
엘보우 케이블 글랜드는 다용도로 인해 광범위한 산업 분야에 사용됩니다.
| 산업 | 일반적인 응용 |
|---|---|
| 산업 자동화 | 제어 캐비닛 및 PLC 시스템 |
| 재생에너지 | 태양광 인버터 및 풍력 터빈 시스템 |
| 선박 | 선상 전기 시스템 |
| 통신 | 옥외 통신 캐비닛 |
| 철도 운송 | 신호 제어 및 전력 시스템 |
| 석유 및 가스 | 위험 지역 장비 |
| 건설 | 전기 인프라 구축 |
| 데이터 센터 | 케이블 관리 시스템 |
혹독한 조건을 견딜 수 있는 능력 덕분에 엘보우 케이블 글랜드는 실외 및 산업 환경에서 특히 가치가 높습니다.
재료 선택은 성능과 내구성에 큰 영향을 미칩니다.
황동 팔꿈치 케이블 글랜드
니켈 도금 황동
스테인레스 스틸
나일론(폴리아미드)
적절한 재료를 선택하는 것은 환경 조건, 기계적 요구 사항 및 예산 고려 사항에 따라 달라집니다.
올바른 제품을 선택하려면 여러 요소를 신중하게 평가해야 합니다.
적절하게 선택된 케이블 글랜드는 작동 안전성을 향상시키고 향후 교체 비용을 줄여줍니다.
케이블 글랜드 성능을 최대화하려면 올바른 설치가 필수적입니다.
잘못 설치하면 방수 성능과 스트레인 릴리프 기능이 손상될 수 있습니다.
| 특징 | 팔꿈치 케이블 글랜드 | 직선형 케이블 글랜드 |
|---|---|---|
| 방향전환 | 90도 | 직진입 |
| 공간 효율성 | 훌륭한 | 보통의 |
| 케이블 스트레스 감소 | 높은 | 낮추다 |
| 컴팩트한 설치 | 이상적인 | 제한된 |
| 라우팅 유연성 | 우수한 | 기초적인 |
제한된 공간이나 방향성 케이블 라우팅 요구 사항이 있는 설치의 경우 엘보우 케이블 글랜드가 우수한 솔루션을 제공하는 경우가 많습니다.
문제: 물 유입
해결책: 씰의 무결성을 확인하고 적절하게 조여졌는지 확인하십시오.
문제: 케이블 미끄러짐
해결책: 케이블 크기 호환성 및 압축 설정을 확인하십시오.
문제: 부식
해결책: 스테인리스강과 같은 부식 방지 재료를 선택하십시오.
문제: 깨진 하우징
해결책: 지나치게 조이는 것을 피하고 환경 조건에 맞는 제품을 사용하십시오.
문제: 공간 부족
해결 방법: 긴밀한 설치를 위해 특별히 개발된 소형 엘보우 케이블 글랜드 설계를 사용하십시오.
정기적인 유지 관리는 서비스 수명을 연장하고 시스템 안정성을 유지하는 데 도움이 됩니다.
예방적 유지보수는 케이블 고장으로 인한 긴급 수리보다 비용이 훨씬 저렴합니다.
산업이 더욱 자동화되고 디지털화됨에 따라 케이블 관리 솔루션도 계속 발전하고 있습니다.
제조업체는 점점 더 까다로워지는 운영 요구 사항을 충족하기 위해 혁신적인 케이블 보호 제품에 막대한 투자를 하고 있습니다.
Q1: 엘보우 케이블 글랜드의 주요 목적은 무엇입니까?
주요 목적은 밀봉, 보호 및 스트레인 릴리프를 유지하면서 90도 각도로 케이블을 안전하게 라우팅하는 것입니다.
Q2: 팔꿈치 케이블 글랜드는 방수 기능이 있나요?
많은 모델이 IP66, IP67 또는 IP68과 같은 높은 IP 등급으로 설계되어 물과 먼지에 대한 탁월한 저항성을 제공합니다.
Q3: 해양 환경에 가장 적합한 재료는 무엇입니까?
스테인리스강은 내식성이 우수하기 때문에 일반적으로 선호됩니다.
Q4: 엘보우 케이블 글랜드를 실외에서 사용할 수 있습니까?
예. 실외 등급 제품은 UV 노출, 습기 및 온도 변동을 견딜 수 있도록 특별히 설계되었습니다.
Q5: 올바른 글랜드 크기를 어떻게 결정합니까?
케이블의 외부 직경을 측정하고 글랜드 제조업체가 지정한 클램핑 범위와 일치시킵니다.
Q6: 엘보우 케이블 글랜드가 산업 자동화에 적합합니까?
전적으로. 이는 제어 패널, 로봇 공학, 센서 및 산업 기계에 널리 사용됩니다.
질문7: 케이블 글랜드는 일반적으로 얼마나 오래 지속됩니까?
서비스 수명은 재료 품질과 환경 조건에 따라 다르지만 고품질 케이블 글랜드는 수년 동안 안정적으로 작동할 수 있습니다.
엘보우 케이블 글랜드는 단순한 케이블 액세서리 그 이상입니다. 이는 케이블 보호, 스트레인 완화, 환경 밀봉 및 효율적인 케이블 라우팅을 위한 중요한 구성 요소 역할을 합니다. 산업 자동화 및 재생 에너지 시스템부터 해양 설비 및 통신 인프라에 이르기까지 엘보우 케이블 글랜드는 시스템 신뢰성과 안전성에 크게 기여합니다.
적절한 재료, 크기, 밀봉 수준 및 설치 방법을 선택함으로써 조직은 장비 성능을 향상시키고 유지 관리 비용을 절감하며 케이블 서비스 수명을 연장할 수 있습니다.
